Σπίτι > προϊόντα > Καλώδια ισχύος μέσης τάσης > Oxyzen ελεύθερο IEC 60502/60228 καλωδίων τροφοδοσίας 6/10KV τάσης χαλκού μέσο (Unarmoured) (CU/XLPE/LSZH/NYY)

Oxyzen ελεύθερο IEC 60502/60228 καλωδίων τροφοδοσίας 6/10KV τάσης χαλκού μέσο (Unarmoured) (CU/XLPE/LSZH/NYY)

Product Details

Τόπος καταγωγής: Henan, Κίνα

Μάρκα: Zhenglan cable

Πιστοποίηση: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Αριθμό μοντέλου: 6/10KV ενιαίο καλώδιο τροφοδοσίας πυρήνων (Unarmoured)

Payment & Shipping Terms

Ποσότητα παραγγελίας min: 300 μέτρα

Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο τυμπάνων, ξύλου και χάλυβα, ως αίτημα του πελάτη

Χρόνος παράδοσης: 12 ημέρες

Όροι πληρωμής: L / C, T / T,

Βρείτε την καλύτερη τιμή
Υψηλό φως:

μέσο υπόγειο καλώδιο τάσης

,

πολυ καλώδιο τροφοδοσίας αγωγών

Υλικό:
99.99% ο ελεύθερος χαλκός
Έξω χρώμα θηκών:
Μαύρο ή Προσαρμοσμένη
Πυρήνας:
1
Σημάδι καλωδίων:
Περιεχόμενο εκτύπωσης μελανιού ή αποτύπωσης σε ανάγλυφο που προσαρμόζεται
Μήκος τυμπάνων καλωδίων:
300~450 μέτρο ανά τύμπανο
Characted:
Unarmoured
Υλικό:
99.99% ο ελεύθερος χαλκός
Έξω χρώμα θηκών:
Μαύρο ή Προσαρμοσμένη
Πυρήνας:
1
Σημάδι καλωδίων:
Περιεχόμενο εκτύπωσης μελανιού ή αποτύπωσης σε ανάγλυφο που προσαρμόζεται
Μήκος τυμπάνων καλωδίων:
300~450 μέτρο ανά τύμπανο
Characted:
Unarmoured
Oxyzen ελεύθερο IEC 60502/60228 καλωδίων τροφοδοσίας 6/10KV τάσης χαλκού μέσο (Unarmoured) (CU/XLPE/LSZH/NYY)

6/10KV μέσο καλώδιο τροφοδοσίας πυρήνων τάσης ενιαίο (Umarmoured), μονωμένο καλώδιο σύμφωνα με το IEC 60502/60228

ΕΦΑΡΜΟΓΕΣ:

Τα ενιαία καλώδια πυρήνων σχεδιάζονται για τη διανομή της ηλεκτρικής δύναμης με την ονομαστική τάση Uo/U που κυμαίνεται από 3.8/6.6KV ως 19/33KV και τη συχνότητα 50Hz. Είναι κατάλληλοι για την εγκατάσταση συνήθως στους σταθμούς παροχής ηλεκτρικού ρεύματος, στο εσωτερικό και στους αγωγούς καλωδίων, υπαίθρια, υπόγεια και στο νερό καθώς επίσης και για την εγκατάσταση στους δίσκους καλωδίων για τις βιομηχανίες, τα τηλεφωνικά κέντρα και τους σταθμούς παραγωγής ηλεκτρικού ρεύματος.

ΠΡΟΤΥΠΑ:

BS 6622

BS 7835 (έκδοση LSZH)

Σημειωμένος: Ενιαία καλώδια πυρήνων στις BS 6622/BS 7835/IEC 60502/VDE 0276

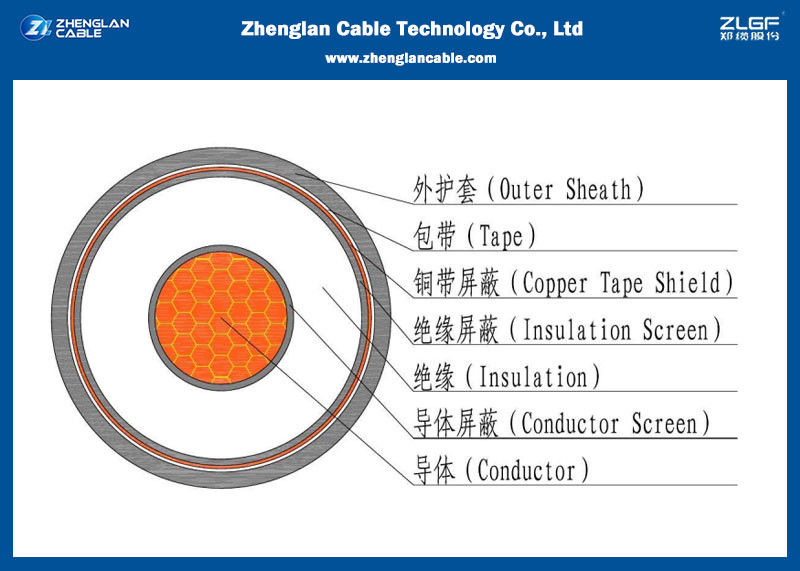

ΚΑΤΑΣΚΕΥΗ:

Αγωγός: Σαφές ανοπτημένο χαλκός ή αλουμίνιο που συμμορφώνεται με το IEC 60228/BS 6360. Τους αγωγούς χαλκού θα προσαράξουν (κατηγορία 2) και οι αγωγοί αλουμινίου θα είναι είτε στερεοί είτε προσαραγμένοι (κατηγορία 2).

Οθόνη αγωγών: Το εξωθημένο στρώμα της ημιαγωγικής cross-linkable ένωσης εφαρμόζεται πέρα από τον αγωγό και θα καλύψει την επιφάνεια εντελώς. Το ελάχιστο πάχος είναι 0.3mm και η μέγιστη ειδική αντίσταση δεν θα υπερβεί 500 ωμ-μ σε 90°C.

Μόνωση: Η μόνωση είναι από διασυνδεμένο πολυαιθυλένιο σύνθετο XLPE (GP8) που προσαρμόζεται στις BS 7655-1.3, προσαρμομένος στις BS 7655-1.2.

Ιδιότητες καλωδίων

Ιδιαίτερα χαρακτηριστικά που μπορούμε να προσφέρουμε για τα καλώδια των MV:

υδατοστεγής κατασκευή λ (και ακτινωτός και διαμήκης).

θήκη μολύβδου λ διαθέσιμη για τις επιλογές.

λ ανθεκτικό στη βαριά δόνηση.

λ διαθέσιμο στα μακροχρόνια μήκη παράδοσης για να μειώσει τον αριθμό ενώσεων.

χαλκός λ ή αγωγός αργιλίου μέχρι 630mm ².

μεταλλική θήκη λ και ακτινωτό εμπόδιο υγρασίας φιαγμένες από καλώδιο ή ταινία χαλκού.

διαφορετικές επιλογές λ για τα εξωτερικά σακάκια PE (LDPE, MDPE & HDPE).

διαφορετικές επιλογές λ για LSF, LSZH & FRPVC, που είναι αντι-τερμίτης ή UV ανθεκτικός σύμφωνα με τις BS 7835, IEC 60332 κ.λπ.

Strippable οθόνη μόνωσης λ.

μεταλλική οθόνη λ φιαγμένη από πολλαπλάσια στρώματα των ταινιών χαλκού ή ένας συνδυασμός καλωδίων χαλκού και των ταινιών για να αυξήσει την ικανότητα μεταφοράς ρευμάτων γήινων ελαττωμάτων.

αυξανόμενη λ αγωγιμότητα τεθωρακισμένων από την εισαγωγή των σκληρών συρμένων καλωδίων χαλκού στο τεθωρακισμένο.

Κατασκευή καλωδίων:

τα μέσα καλώδια τάσης κατασκευάζονται χρησιμοποιώντας τη διαδικασία monosil. Παρέχουμε τις ιδιαίτερα εξειδικευμένες εγκαταστάσεις, ερευνητικές εγκαταστάσεις κατάστασης προόδου και οι λεπτολόγες διαδικασίες ποιοτικού ελέγχου που απαιτούνται για την κατασκευή του PVC μόνωσαν τα καλώδια για τη χρήση μέχρι 6KV και XLPE/EPR μόνωσε τα καλώδια για τη χρήση στις τάσεις μέχρι 35 KV. Τα υλικά όλα κρατιούνται στους καθαρότητα-ελεγχόμενους όρους σε όλη τη διαδικασία παραγωγής προκειμένου να εξασφαλιστεί η απόλυτη ομοιογένεια των τελειωμένων υλικών μόνωσης.

Αγωγοί

Είτε οι αγωγοί αλουμινίου είτε χαλκού χρησιμοποιούνται. Οι αγωγοί μέχρι 630mm ² θα είναι κυκλικοί, συμπιεσμένοι & προσαραγμένοι και θα συμμορφωθούν με το IEC 60228 κατηγορία που 2. αγωγός ² 630mm θα είναι κυκλικός προσαραγμένος τύπος στον οποίο ένα στρώμα της ημιαγωγικής ταινίας θα εφαρμοστεί.

Μόνωση

Αυτό θα είναι ένα εξωθημένο στρώμα XLPE που εφαρμόζεται πέρα από την οθόνη αγωγών κάτω από την τριπλή διαδικασία εξώθησης μαζί με την οθόνη αγωγών και την οθόνη μόνωσης.

Οθόνη μόνωσης

Αυτό θα είναι ένα στρώμα της ημιαγωγικής crosslinkable ένωσης που θα εφαρμοστεί με την τριπλή διαδικασία εξώθησης πέρα από τη μόνωση.

Πέρα από τη θήκη

Ένα εξωθημένο στρώμα εφαρμόζεται πέρα από το τεθωρακισμένο σε περίπτωση θωρακισμένων καλωδίων και πέρα από βαλμένος επάνω στους πυρήνες σε περίπτωση τα καλώδια. Το εξωτερικό υλικό θηκών μπορεί να είναι είτε PVC, PE, HDPE είτε MDPE. μας

τα μέσα καλώδια τάσης παρέχονται κανονικά το κόκκινο PVC πέρα από τις θήκες που συμμορφώνονται με τις BS 6622 ή το IEC 60502. Άλλα χρώματα μπορούν να παρασχεθούν για να ταιριάξουν μια σειρά των εκτιμήσεων εγκαταστάσεων όπως η επίδραση των UV ακτινοβολιών και των διαφορετικών εδαφολογικών συνθέσεων. Οι διατυπώσεις αντι-τερμιτών μπορούν επίσης να παρασχεθούν εκτός από από γραφίτη-ντυμένος πέρα από τις θήκες όπου η επιτόπια δοκιμή της θήκης απαιτείται.

Απόδοση πυρκαγιάς στις θήκες καλωδίων:

Τα καλώδια μπορούν επίσης να παρασχεθούν την ειδική φλόγα - PVC καθυστερούντω πέρα από τις θήκες για να συμμορφωθούν με τα πρότυπα IEC 60332. Μπορούμε επίσης να παρέχουμε τα καλώδια τις χαμηλές ελεύθερες (LSZH) θήκες αλόγονου καπνού σύμφωνα με τα πρότυπα των BS 7211 και των BS 6724 ή άλλα ισοδύναμα διεθνή πρότυπα.

Oxyzen ελεύθερο IEC 60502/60228 καλωδίων τροφοδοσίας 6/10KV τάσης χαλκού μέσο (Unarmoured) (CU/XLPE/LSZH/NYY) 0
Παράμετροι καλωδίων:
6/10KV μέσο καλώδιο τροφοδοσίας πυρήνων τάσης ενιαίο (Umamoured)

Nom.
Διατομή
Περιοχή
Καλώδια Unarmoured
Nom.
Μόνωση
Πάχος
Πάχος ταινιών χαλκού Οθόνη Area* καλωδίων χαλκού Nom. Πάχος θηκών Περ. Γενική διάμετρος kg/km
χιλ. ² χιλ. χιλ. χιλ. ² χιλ. χιλ.
16 3.4 0,1 16 1.8 18 450 350
25 3.4 0,1 16 1.8 20 560 400
35 3.4 0,1 16 1.8 21 680 460
50 3.4 0,1 16 1.8 22 810 520
70 3.4 0,1 16 1.8 24 1050 620
95 3.4 0,1 16 1.8 25 1320 730
120 3.4 0,1 16 1.8 27 1580 840
150 3.4 0,1 25 1.9 28 1880 960
185 3.4 0,1 25 1.9 30 2250 1100
240 3.4 0,1 25 2 33 2870 1350
300 3.4 0,1 25 2.1 35 3490 1580
400 3.4 0,1 35 2.2 39 4350 1920
500 3.4 0,1 35 2.2 39.9 5235 2240
630 3.4 0,1 35 2.3 43.7 6675 2765

Γιατί επιλέξτε το καλώδιο Zhenglan:

  • OEM/ODM υπηρεσίες παρεχόμενες
  • Τα προϊόντα συμμορφώνονται με τα πρότυπα ΜΒ, IEC, των BS, ASTM, DIN, VDE και JIS Τυποποιημένα requirments πελατών αποδεκτά
  • Επικυρωμένος στο ISO 9001:2015, το ISO 14001:2015 και OHSAS 18001:2007
  • Το καταχωρημένο κεφάλαιο $30 εκατομμυρίων και το εργοστάσιο καλύπτουν μια περιοχή 60,000㎡
  • Προηγμένος εξοπλισμός δοκιμής και διαδικασίες, επιθεώρηση 100% πριν από το εργοστάσιο
  • Αρκετά αποθέματα και ο υψηλότερος αποδοτικός χρόνος ναυτιλίας
  • Επαγγελματικές pre-sales και μεταπωλήσεων υπηρεσίες παρεχόμενες.
