Λεπτομέρειες προϊόντος
Τόπος καταγωγής: Henan, Κίνα
Μάρκα: Zhenglan Cable
Πιστοποίηση: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Αριθμό μοντέλου: CABO CAA
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο, σιδερένιο ξύλινο τύμπανο, ως αίτημα του πελάτη
Χρόνος παράδοσης: 15 μέρες
Όροι πληρωμής: T/T, L/C
Υλικό: |
Αλουμίνιο Αγωγός Χάλυβας Ενισχυμένος |
Έξω Χρώμα Θήκη: |
Κανένας |
Πυρήνας: |
Ατσάλι |
Μήκος τυμπάνου καλωδίου: |
προσαρμοσμένη |
χαρακτήρισε: |
ΓΥΜΝΟΣ αγωγός |
Συνολική Έκταση: |
18.7~1211 |
Υλικό: |
Αλουμίνιο Αγωγός Χάλυβας Ενισχυμένος |
Έξω Χρώμα Θήκη: |
Κανένας |
Πυρήνας: |
Ατσάλι |
Μήκος τυμπάνου καλωδίου: |
προσαρμοσμένη |
χαρακτήρισε: |
ΓΥΜΝΟΣ αγωγός |
Συνολική Έκταση: |
18.7~1211 |

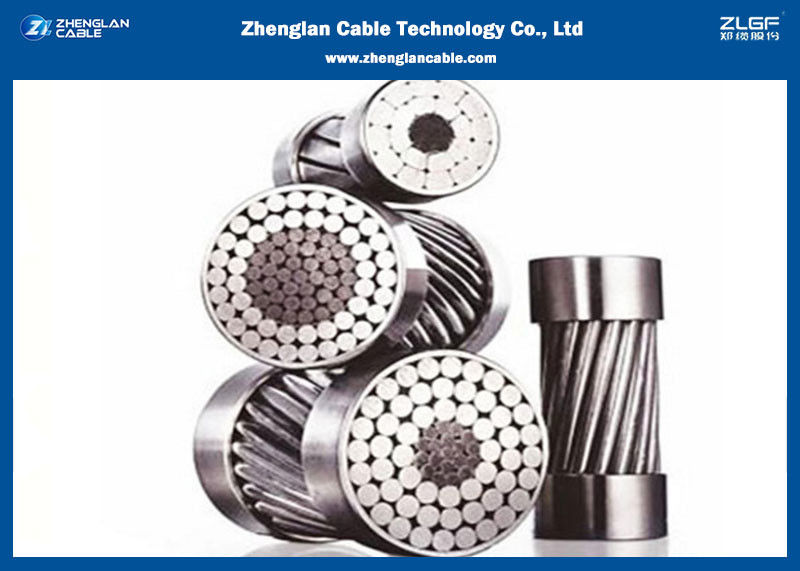

Δίοδος μεταφοράς Αλουμινίου Διοδηγός Ατσάλινα ενισχυμένα καλώδια CABO CAA DOTTEREL/SWAN/SPARROW/Penguin Bare ACSR Διοδηγός
Εφαρμογή
Οι αγωγοί ACSR χρησιμοποιούνται ευρέως για τη μετάδοση ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις, δεδομένου ότι είναι ιδανικοί για μεγάλες εκτάσεις εναέριων γραμμών.Χρησιμοποιούνται επίσης ως αγγελιοφόροι για την υποστήριξη των ηλεκτρικών καλωδίων.
ΣΤΑΝΤΑΡΤ
Βασικός σχεδιασμός σύμφωνα με τα πρότυπα BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
ΚΑΙΝΩΝΙΣΜΟΣ
Οι αγωγοί ACSR αποτελούνται από διάφορα καλώδια από αλουμίνιο και γαλβανισμένο χάλυβα, τα οποία συνδέονται σε συγκεντρωτικά στρώματα.είναι κατασκευασμένα από γαλβανισμένο χάλυβα και το εξωτερικό στρώμα ή στρώματαΟι κυψέλες από ατσάλι αποτελούνται συνήθως από 1, 7 ή 19 καλώδια.
Με τη διαφοροποίηση των σχετικών αναλογιών του αλουμινίου και του χάλυβα, μπορούν να επιτευχθούν τα απαιτούμενα χαρακτηριστικά για κάθε συγκεκριμένη εφαρμογή.και μεγαλύτερη ικανότητα μεταφοράς ρεύματος με την αύξηση της περιεκτικότητας σε αλουμίνιο.
ΤΕΧΝΙΚΑ δεδομένα
| Αριθμός καλωδίων | Μονούλες ελαστικότητας | Συντελεστής γραμμικής διαστολής | |||
| ΑΛ | ΣΤΑΛΟ | Kg/mm2 | Λιμάνι/σε2 | 1/Co | 1/Fo |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x 10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x 10-6 |
| 26 | 7 | 77 | 10.9 x 106 | 18.9 x 10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x 10-6 | 9.9 x 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x 106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x 10-6 |
ΠΡΑΡΑΜΕΡΑΤΕΡΕΣ ΚΑΝΟΣΙΑΣ
• IEC 60189
| Κωδικός | Ονομαστική έκταση | Στραγγαλισμός | Συνολική διάμετρος | Βάρος | Σπάσιμο φορτίου | Ηλεκτρική αντίσταση @20° | Τρέχουσα αξιολόγηση* | |||
| ΑΛ | ΣΤΑΛΟ | Συνολικά | ΑΛ | ΣΤΑΛΟ | ||||||
| mm2 | mm2 | mm2 | - Όχι, όχι, όχι.xχμ | - Όχι, όχι, όχι.xχμ | χμ | Kg/Km | ΣΧ | Ω/Km | Α | |
| 16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | Μισό-μισό.30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | Μισό-μισό.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | - Ένα τέταρτο.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | Μισό-μισό.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
