Λεπτομέρειες προϊόντος
Τόπος καταγωγής: Henan, Κίνα
Μάρκα: Zhenglan Cable
Πιστοποίηση: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

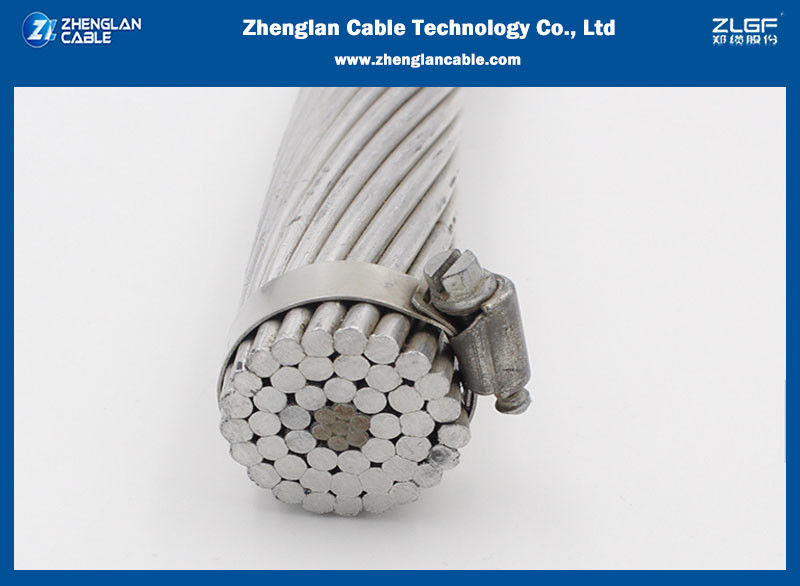

Αριθμό μοντέλου: Γυμνός αγωγός ACSR (Περιοχή AL:315mm2 Χάλυβας:21,8mm2 Σύνολο:337mm2)
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 300 μέτρα
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο, τύμπανο από ξύλο και χάλυβα, σύμφωνα με το αίτημα του πελάτη
Χρόνος παράδοσης: 15 μέρες
Όροι πληρωμής: L/C, T/T,
Υλικό: |
AL & STEEL |
Πυρήνας: |
Όπως προσαρμοσμένο |
Μήκος τυμπάνου καλωδίου: |
Όπως προσαρμοσμένο |
χαρακτήρισε: |
ΓΥΜΝΟΣ αγωγός |
Συνολική Έκταση: |
18.7~1211 |
Υλικό: |
AL & STEEL |
Πυρήνας: |
Όπως προσαρμοσμένο |
Μήκος τυμπάνου καλωδίου: |
Όπως προσαρμοσμένο |
χαρακτήρισε: |
ΓΥΜΝΟΣ αγωγός |
Συνολική Έκταση: |
18.7~1211 |
Επάνω ACSR γυμνό αγωγό Ηλεκτρικό καλώδιο Μέγεθος Αλουμινίου καλώδιο αγωγού
Εφαρμογή
Οι αγωγοί ACSR χρησιμοποιούνται ευρέως για τη μετάδοση ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις, δεδομένου ότι είναι ιδανικοί για μεγάλες εκτάσεις εναέριων γραμμών.Χρησιμοποιούνται επίσης ως αγγελιοφόροι για την υποστήριξη των ηλεκτρικών καλωδίων.
ΣΤΑΝΤΑΡΤ
Βασικός σχεδιασμός σύμφωνα με τα πρότυπα BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
Σημείωση:Οι τιμές ονομαστικού ρεύματος που αναφέρονται στον παραπάνω πίνακα βασίζονται στην ταχύτητα του ανέμου 0,6 μέτρα/δευτερόλεπτο, στην ηλιακή θερμική ακτινοβολία 1200 βατ/μέτρο2,θερμοκρασία περιβάλλοντος 50° C και θερμοκρασία αγωγού 80° C.
ΚΑΙΝΩΝΙΣΜΟΣ
Οι αγωγοί ACSR αποτελούνται από διάφορα καλώδια από αλουμίνιο και γαλβανισμένο χάλυβα, τα οποία συνδέονται σε συγκεντρωτικά στρώματα.είναι κατασκευασμένα από γαλβανισμένο χάλυβα και το εξωτερικό στρώμα ή στρώματαΟι κυψέλες από ατσάλι αποτελούνται συνήθως από 1, 7 ή 19 καλώδια.
Με τη διαφοροποίηση των σχετικών αναλογιών του αλουμινίου και του χάλυβα, μπορούν να επιτευχθούν τα απαιτούμενα χαρακτηριστικά για κάθε συγκεκριμένη εφαρμογή.και μεγαλύτερη ικανότητα μεταφοράς ρεύματος με την αύξηση της περιεκτικότητας σε αλουμίνιο.
Ηλεκτρικές ιδιότητες
| πυκνότητα @ 20oC | Αλουμίνιο: 2,703 kg/dm |
| Ζυγισμένος χάλυβας: 7,80 kg/dm | |
| Συντελεστής θερμοκρασίας @ 20°C | Αλουμίνιο: 0,00403 (°C) |
| αντίσταση @ 20°C | Αλουμίνιο: δεν πρέπει να υπερβαίνει το 0.028264 |
|
γραμμική επεκτατικότητα
|
Αλουμίνιο: 23 x 10 (°C) |
| Ζυγισμένος χάλυβας: 11,5 x 10 (1/°C) |
Όροι παροχής υπηρεσιών
| Θερμοκρασία περιβάλλοντος | -5°C - 50°C |
| Πίεση ανέμου | 80 ¢ 130 kg/m |
| Σισμική επιτάχυνση | 00,12 - 0,05 γραμμάρια |
| Ισοκεραυνικό επίπεδο | 10 ¢ 18 |
| σχετική υγρασία | 5 ️ 100% |
ΤΕΧΝΙΚΑ δεδομένα
| Αριθμός καλωδίων | Μονούλες ελαστικότητας | Συντελεστής γραμμικής διαστολής | |||
| ΑΛ | ΣΤΑΛΟ | Kg/mm2 | Λιμάνι/σε2 | 1/Co | 1/Fo |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x 10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x 10-6 |
| 26 | 7 | 77 | 10.9 x 106 | 18.9 x 10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x 10-6 | 9.9 x 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x 106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x 10-6 |
ΠΡΑΡΑΜΕΡΑΤΕΡΕΣ ΚΑΝΟΣΙΑΣ
• IEC 60189
| Κωδικός | Ονομαστική έκταση | Στραγγαλισμός | Συνολική διάμετρος | Βάρος | Σπάσιμο φορτίου | Ηλεκτρική αντίσταση @20° | Τρέχουσα αξιολόγηση* | |||
| ΑΛ | ΣΤΑΛΟ | Συνολικά | ΑΛ | ΣΤΑΛΟ | ||||||
| mm2 | mm2 | mm2 | - Όχι, όχι, όχι.xχμ | - Όχι, όχι, όχι.xχμ | χμ | Kg/Km | ΣΧ | Ω/Km | Α | |
| 16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | Μισό-μισό.30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | Μισό-μισό.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | - Ένα τέταρτο.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | Μισό-μισό.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
