1KV αέρινο καλώδιο xlpe με μόνωση 2x16mm2 NFC-33-209

Εναέριο καλώδιο δεσμίδας 1KV με μόνωση XLPE 2x16mm2 NFC-33-209

Εναέριο καλώδιο δεσμίδας 1KV με μόνωση XLPE 2x16mm2 NFC-33-209είναι ένα Εναέριο Καλώδιο Δεσμίδας ειδικά σχεδιασμένο για τριφασική διανομή χαμηλής τάσης. Με τη μεγάλη αντοχή, την ευκολία εγκατάστασης και την αξιόπιστη απόδοσή τους, είναι λογικό να χρησιμοποιούνται καλώδια LV ABC στα περισσότερα δίκτυα διανομής ηλεκτρικής ενέργειας. Χρησιμοποιούνται συνήθως για οικιστικές και αγροτικές περιοχές για τη μείωση των κινδύνων πυρκαγιάς. Η επικάλυψη XLPE περιέχει υψηλό επίπεδο αιθάλης για αντοχή στην υπεριώδη ακτινοβολία. Έχει σχεδιαστεί για όπου απαιτείται αξιοπιστία, ασφάλεια και χαμηλό κόστος εγκατάστασης, αλλά είναι μόνο για μικρές αποστάσεις λόγω αυξημένου βάρους.

Σημαντικά χαρακτηριστικά του καλωδίου είναι:
Αντοχή στην υπεριώδη ακτινοβολία,
Αντοχή στο όζον,
Υψηλή διηλεκτρική αντοχή,
Ελαφρύ και εύκολο στο χειρισμό.
Εγκατάσταση: Αυτά τα καλώδια ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ να θαφτούν, ακόμη και σε αγωγούς.

Δομή εναέριου καλωδίου δεσμίδας 1KV με μόνωση XLPE 2x16mm2 NFC-33-209

Ηλεκτρικές ιδιότητες

Ονομαστική τάση 0.6/1kV

Τάση δοκιμής 3.5 kV

Ελάχιστη θερμοκρασία τοποθέτησης -20°C

Θερμοκρασία λειτουργίας -40°C~ +90°C

Μέγιστη θερμοκρασία βραχυκυκλώματος 250°C

Μέγιστη θερμοκρασία αγωγού 80°C



Πρότυπο: ANSI/ICEA S-76-474,
Άλλα σχετικά πρότυπα: IEC60502, NFC33-209, BS7870, AS/NZS 3560 κ.λπ.



Τεχνικά δεδομένα εναέριου καλωδίου δεσμίδας 1KV με μόνωση XLPE 2x16mm2 NFC-33-209

Αριθμός πυρήνων και διατομή (mm2)	Ονομαστικό πάχος μόνωσης (mm)	Κατά προσέγγιση διάμετρος καλωδίου (mm)	Μέγιστη αντίσταση DC στα 20°C (Ω/km)	Κατά προσέγγιση βάρος (kg/km)
2x16	1.2	14.4	1.91	131

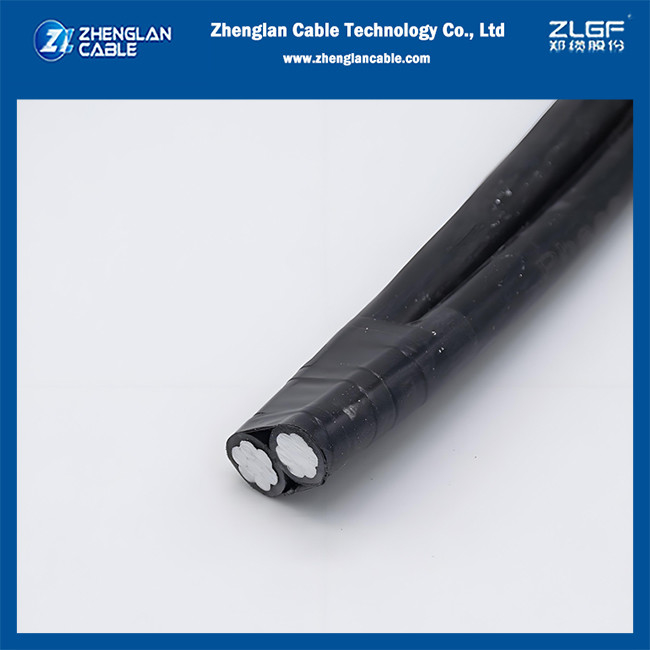

Εικόνες εναέριου καλωδίου δεσμίδας 1KV με μόνωση XLPE 2x16mm2 NFC-33-209
