Λεπτομέρειες προϊόντος
Τόπος καταγωγής: Χενάν, Κίνα
Μάρκα: Zhenglan cable
Πιστοποίηση: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Αριθμό μοντέλου: Οικονομικά αποδοτικό υπόγειο καλώδιο τροφοδοσίας αλουμινίου 6-35kV XLPE Insulated STA Armored - Υπόγ
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1500 μέτρα
Τιμή: USD 1- USD 200
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο, τύμπανο από ξύλο και χάλυβα, σύμφωνα με το αίτημα του πελάτη
Χρόνος παράδοσης: 7-10 εργάσιμες ημέρες
Όροι πληρωμής: L/C,T/T,Western Union
Δυνατότητα προσφοράς: 100000 μέτρα ανά μήνα
Υλικό: |
Χαλκός |
Μόνωση: |
XLPE |
Πυρήνας: |
3 πυρήνα, 1 πυρήνα |
Σήμα καλωδίου: |
Εκτύπωση με μελάνι |
Μεταλλική οθόνη: |
Διάφραξη από χαλκό |
χαρακτήρισε: |
Θωρακισμένο σύρμα από χάλυβα, θωρακισμένη ταινία χάλυβα |
Εξωτερική θήκη: |
κανονικό PVC ή επιβραδυντικό φλόγας PVC |
Έξω Χρώμα Θήκη: |
Μαύρο ή προσαρμοσμένο |
Υλικό: |
Χαλκός |
Μόνωση: |
XLPE |
Πυρήνας: |
3 πυρήνα, 1 πυρήνα |
Σήμα καλωδίου: |
Εκτύπωση με μελάνι |
Μεταλλική οθόνη: |
Διάφραξη από χαλκό |
χαρακτήρισε: |
Θωρακισμένο σύρμα από χάλυβα, θωρακισμένη ταινία χάλυβα |
Εξωτερική θήκη: |
κανονικό PVC ή επιβραδυντικό φλόγας PVC |
Έξω Χρώμα Θήκη: |
Μαύρο ή προσαρμοσμένο |
Αυτό το υπόγειο καλώδιο ηλεκτρικής ενέργειας μεσαίας τάσης από αλουμινένιο αγωγό προσφέρει μια εξαιρετικά οικονομικά αποδοτική λύση για τη διανομή ενέργειας χωρίς να συμβιβάζεται με την αξιοπιστία ή την απόδοση.Ειδικότητα αλουμινίου, μονόπτωση XLPE και κατασκευή με ατσάλινη ταινία θωράκισης (STA),Αυτό το καλώδιο έχει σχεδιαστεί για ένα ευρύ φάσμα υπόγειων και εσωτερικών εφαρμογών όπου απαιτείται μηχανική προστασία, αλλά το βάρος και το κόστος είναι βασικές σκέψεις.Είναι η ιδανική επιλογή για έργα υποδομής μεγάλης κλίμακας, δίκτυα κοινής ωφέλειας και βιομηχανικές εγκαταστάσεις που αναζητούν τη βέλτιστη ισορροπία μεταξύ απόδοσης και οικονομίας.

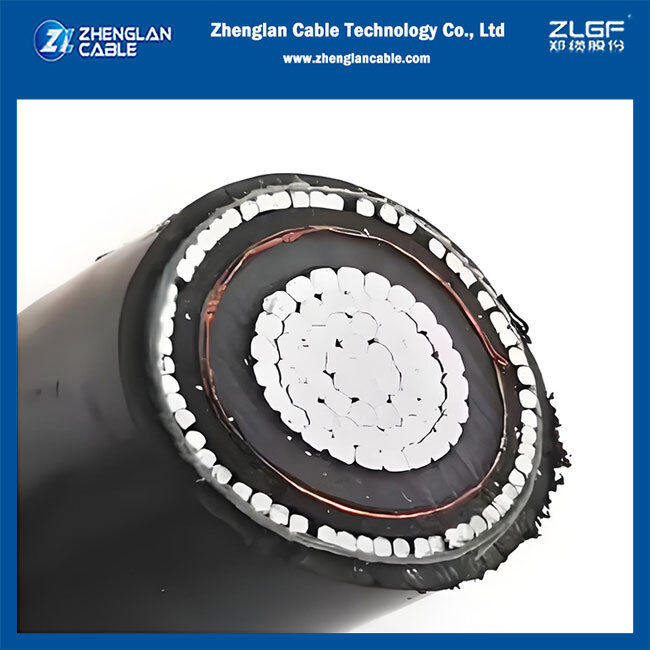

Κατασκευή προϊόντων
Διοικητής: Αλουμίνιο με ράβδους (κλάση 2), συμπιεσμένο ώστε να εξασφαλίζεται ομαλό και στρογγυλό προφίλ.
Εικονική οθόνη: Εξέσχυτο ημιαγωγικό στρώμα για την εξασφάλιση ομαλής ηλεκτρικής διεπαφής με την μόνωση.
Απομόνωση: XLPE (Cross-linked Polyethylene), που παρέχει εξαιρετικές ηλεκτρικές και θερμικές ιδιότητες.
Σκηνή μόνωσης: Εκχυλισμένο ημιαγωγό στρώμα, συχνά συνδυασμένο με μεταλλική οθόνη (π.χ. χαλκό ταινία).
Μεταλλική οθόνη: οθόνη χαλκού
Πανοπλία: Ατσάλινη θωράκιση από ταινία (STA), παρέχοντας ισχυρή μηχανική προστασία από τις συγκρούσεις και τη συντριβή.
Εξωτερική κάλυψη: Ανθεκτικό και ανθεκτικό στις ακτινοβολίες UV κάλυμμα PVC ή PE, που προστατεύει το καλώδιο από υγρασία, χημικές ουσίες και περιβαλλοντική πίεση.
Τυπικές εφαρμογές
Πρωταρχικά και δευτερογενή δίκτυα διανομής
Υπόγεια παροχή ηλεκτρικής ενέργειας για βιομηχανικά συγκροτήματα και οικιστικές περιοχές
Εγκατάσταση σε αγωγούς καλωδίων και χαρακώματα
Εφαρμογές σε εσωτερικούς χώρους, όπως συνδέσεις διακόπτη και μετασχηματιστή
Σχέδια υποδομής με ευαίσθητο κόστος
Προδιαγραφές κατασκευής και τάση
Προδιαγραφές: IEC 60502-2, BS 6622 ή σύμφωνα με τις απαιτήσεις του πελάτη.
Διορισμένη τάση:6από kV έως 35kV.
Αριθμός πυρήναΜονό πυρήνα ή 3 πυρήνες.
Τεχνικές προδιαγραφές
|
Παράμετρος |
Λεπτομέρειες |
|
Πεδίο τάσης |
6-35 kV |
|
Διοικητής |
Αλουμίνιο, κλάση 2 |
|
Απομόνωση |
XLPE |
|
Τύπος θωράκισης |
Ατσάλινη ταινία θωρακισμένη (STA) |
|
Εξωτερική κάλυψη |
PVC / PE |
|
Μαξ. Διοικητής Temp. |
90°C (φυσιολογικός), 250°C (συντήρηση) |
|
Περιοχή διατομής |
Μέχρι 630 mm2 ή κατά περίπτωση |
Διαθέσιμες παραλλαγές
Πανοπλία: Διατίθενται επιλογές STA (Steel Tape Armor) και SWA (Steel Wire Armor).
Υλικό κάλυψης: PVC, PE ή HDPE.
Κέντρο: Διατίθενται μονόπυρη ή τριπυρηνικά σχέδια.
|
Κανονική περιοχή της διατομής ((mm2) |
Διάμετρος προσανατολισμού (mm) |
Nom πάχος μόνωσης (μμ) |
Δάχος ταινίας χαλκού (μμ) |
Περιοχή οθόνης από χαλκό ((mm2) |
Περίπου διάμετρος μόνωσης |
Σημαντικό πάχος θωράκισης (μμ) |
Μονό πάχος της κάλυψης (μμ) |
Περίπου συνολική διάμετρος (μμ) |
Περίπου βάρος (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
ΚΠ |
ΑΛ |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Η Zhenglan Cable Technology προσφέρει IEC 60502-2 πιστοποιημένα καλώδια MV με ανταγωνιστικές τιμές απευθείας από το εργοστάσιο, γρήγορους χρόνους παράδοσης και πλήρεις εκθέσεις δοκιμών τύπου.
