Λεπτομέρειες:
|
| Υλικό: | $cu | Εφαρμογή: | σταθμός παραγωγής ηλεκτρικού ρεύματος |
|---|---|---|---|
| μόνωση: | Xlpe | Θήκη: | PVC |
| Τεθωρακισμένο: | SWA/STA | Πρότυπα: | IEC60502, IEC, BS, UL, JIS |
| Υψηλό φως: | xlpe μονωμένο τυλιγμένο PVC καλώδιο,xlpe καλώδιο τροφοδοσίας,Μονωμένα XLPE καλώδια 0.6KV |
||

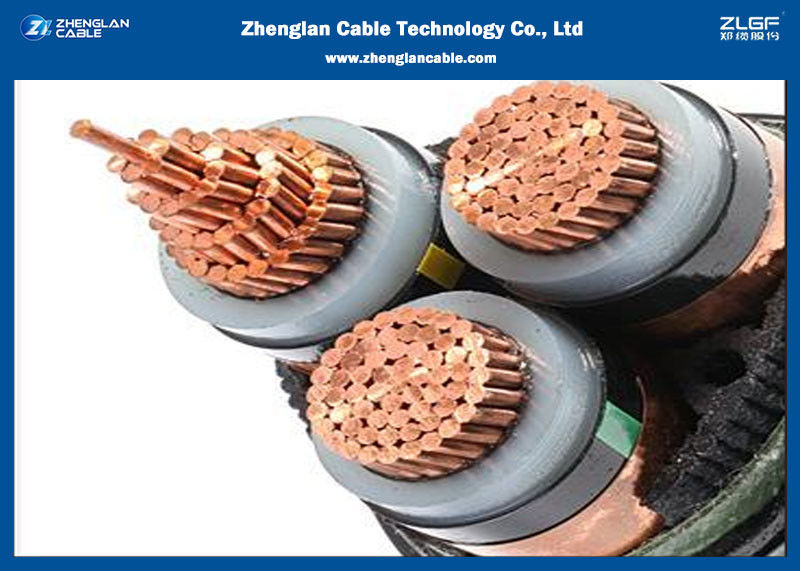

Υψηλός - ελεύθερος αγωγός χαλκού ποιοτικού 0.6/1kV οξυγόνου (Al), XLPE που μονώνεται, τυλιγμένο PVC καλώδιο τροφοδοσίας (N2XY/NA2XY)
Εφαρμογή
Βάζοντας στο δωμάτιο, οι σήραγγες, οι τάφροι καλωδίων και οι σωλήνες, μπορούν επίσης να θαφτούν στο χαλαρό χώμα, το καλώδιο δεν μπορεί να αντισταθεί τη μηχανική εξωτερική δύναμη. Το καλώδιο ενιαίος-πυρήνων δεν επιτρέπεται για να βάλει στο μαγνητικό σωλήνα. Χρησιμοποιημένος για το σταθμό παραγωγής ηλεκτρικού ρεύματος, τη βιομηχανία, το μηχανισμό παρεμβολής και το αστικό δίκτυο παροχής ηλεκτρικού ρεύματος.
Πρότυπα
Βασικό σχέδιο στο IEC 60502-1, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπως BS7870, το DIN και ICEA κατόπιν αιτήματος
Κατασκευή καλωδίων
| Αγωγός | Οι αγωγοί θα είναι είτε της κατηγορίας 1 είτε της κατηγορίας 2 σαφούς είτε μέταλλο-ντυμένου ανοπτημένου χαλκού είτε από σαφές αλουμίνιο, είτε της κατηγορίας 5 σαφούς είτε μέταλλο-ντυμένου χαλκού σύμφωνα με το IEC 60228. |
| Μορφή αγωγών | Η εγκύκλιος προσάραξε ή συμπίεσε κυκλικό που προσάραξαν |
| Μορφή εμφάνισης | Κυκλικός |
| Μόνωση | Το υλικό και το πάχος μόνωσης XLPE θα είναι σύμφωνα με το IEC 60502-1, που εκτιμάται για 90°C τη συνεχή λειτουργία. |
| Υλικό θηκών | εξωθημένος τύπος ST1/ST2 PVC σύμφωνα με το IEC 60502-1. Μπορέστε να παρασχεθείτε την ειδική φλόγα - η εξωτερική θήκη PVC καθυστερούντω για να συμμορφωθεί με τις απαιτήσεις δοκιμής φλογών του IEC 60332-3-22, του IEC 60332-3-23 και του IEC 60332-3-24, ελεύθερο υλικό αλόγονου συμμορφώνεται στο iec60754-1/2 και το IEC 60684-2. |
Χαρακτηριστικά
XLPE μόνωσε τη μηχανική δύναμη χαρακτηριστικών γνωρισμάτων καλωδίου τροφοδοσίας, τη γήρανση, την περιβαλλοντική πίεση και τη χημική αντίσταση, διαθέσιμες για να εργαστεί υπό τον υψηλής θερμοκρασίας όρο για πολύ.
Ηλεκτρικές ιδιότητες/συνθήκες εργασίας
| Εκτιμημένη τάση Uo/U (Um) | 600/1000V, BS5467 |
| Θερμοκρασία εγκατάστασης | Ελάχιστο: 0°C, μέγιστο: 60°C |
| Τύπος εγκατάστασης | Υπαίθριος άμεσος ενταφιασμός |
| Λειτουργούσα θερμοκρασία | Μέγιστο: 90°C. |
| Μέγιστη θερμοκρασία αγωγών βραχυκυκλώματος: | 250°C. |
| Ελάχιστη κάμπτοντας ακτίνα | καλώδιο O.D 15 Χ για τα multi-core μη-θωρακισμένα καλώδια |
Λεπτομέρειες συσκευασίας
1. το τυποποιημένο πλόιμο τύμπανο (ξύλινο τύμπανο, ξύλινο τύμπανο χάλυβα, τύμπανο χάλυβα) είναι διαθέσιμο
2. το μέγεθος τυμπάνων μπορεί να προσαρμοστεί ή εμπορευματοκιβώτιο συνεδρίασης το μέγεθος Max.load
3. η γενική διάμετρος τυμπάνων μπορεί να είναι από 1 μέτρο σε 2,5 μέτρα
4. κάτω από τον πελάτη η απαίτηση με ορισμένο μήκος συσκεύασε στους ρόλους που τυλίχτηκαν στην πλαστική ταινία ή τη νάυλον πλαστική ταινία.
| Ονομαστική διατομή | Διάμετρος του αγωγού (περ.) | Ονομαστικό πάχος μόνωσης | Ονομαστικό πάχος θηκών | Γενική διάμετρος (περ.) |
| mm^2 | χιλ. | χιλ. | χιλ. | χιλ. |
| 3x1.5 | 1.4 | 0,7 | 1.8 | 9.6 |
| 3x2.5 | 1.8 | 0,7 | 1.8 | 10.5 |
| 3x4 | 2.3 | 0,7 | 1.8 | 11.6 |
| 3x6 | 2.8 | 0,7 | 1.8 | 12.6 |
| 3x10 | 3.6 | 0,7 | 1.8 | 14.4 |
| 3x16 | 4.5 | 0,7 | 1.8 | 16.3 |
| 3x25 | 5.6 | 0,9 | 1.8 | 19.5 |
| 3x35 | 6.7 | 0,9 | 1.8 | 21.9 |
| 3x50 | 8 | 1 | 1.8 | 25.1 |
| 3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
| 3x95 | 11 | 1.1 | 2 | 32.4 |
| 3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
| 3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
| 3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
| 3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
| 3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
| 3x400 | 22.6 | 2 | 3 | 63.3 |
Τα προϊόντα παρουσιάζουν
